浮選柱是一種無攪拌機構的空氣壓入式浮選機。礦漿由上部給礦管給入，均勻地流入浮選柱內。壓縮空氣是經柱體下端的充氣室通過豎置的空氣管充入柱內。形成的大量細小氣泡均勻地分布在整個斷面上，礦漿在重力作用下緩緩下降，氣泡由下往上緩緩升起，與礦漿中所要選取的有用礦物在柱中不斷相遇。

1、結構與工作原理

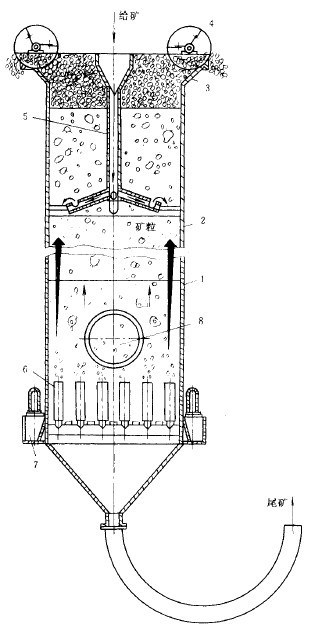

圖1為刮板式浮選柱結構簡圖。浮選柱為一個高達4~8.6m的柱體，其斷面形狀有圓形、方形或上方下圓形，直徑為0.5~3.5m。

在對流運動中由于藥劑的作用，所要選取的礦物便附著于升起的氣泡表面上，在柱體上部形成礦化泡沫層，由刮板刮入或自溢到精礦槽中，其余礦物（一般是脈石或非選礦物）則從柱體下部錐底的尾礦管排出。

還有一種自溢式浮選柱。自溢式浮選柱是由上體、中間圓筒和下體組成，整個柱體為圓形。浮選柱中的給礦管有多種深度，其給礦點數目視柱徑大小而異，分為三、四和八點。浮選柱的充氣是由風源經柱體下端的風室通過風管進入豎置的微孔塑料空氣管。

2、安裝、操作與維護

1）安裝安裝時要找正水平，并用螺栓將下體牢固地連接在基礎上，然后再連接中間圓筒和上體及其它部件。

圖 1

空氣壓力太高。消除的方法是調整風壓。如仍有翻花應停車，檢查充氣管是否破裂或存在未壓緊現象，排除故障后方可開車。

2）尾礦管堵塞。這是操作中容易發生的故障。原因多是由于礦漿中的礦石粒度太大，或者因給礦量突然增大和尾礦管閘門開的太小以及柱中落入其它雜物。排除方法：應事先在排礦管下端的適當位置安裝高壓水管或高壓風管，一旦發生堵塞，可用高壓水或壓縮空氣來疏通。并檢查粒度與給礦量，至調到正常為止。

3）泡沫少。這主要是由于空氣量太少或藥劑制度有問題，消除辦法是增大風量和調整藥劑量以及控制攪拌時間。

4）停車停車時先停止給礦，同時將尾礦管閘門適當地關閉并注入清水，依靠補加水將礦化泡沫去除后，停止給藥和注水，將尾礦閘門全部打開，放完礦漿，并用清水沖洗干凈（避免空氣管微孔堵塞），后停風。
